라즈베리파이 본격수업 1일차

준비물: 라즈베리파이, GPIO 확장 보드, GPIO 확장 어댑터, 브레드보드, 점프선, LED

라즈베리파이3 GPIO 핀번호

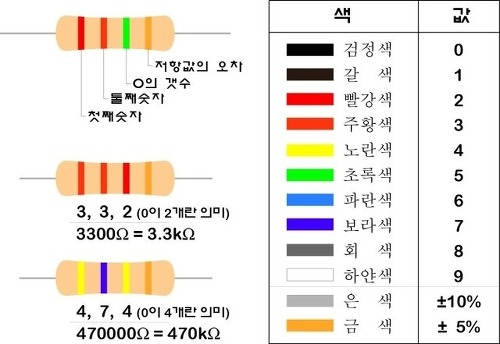

저항읽는 법

---

blog.naver.com/PostView.nhn?blogId=sisosw&logNo=221400905102&parentCategoryNo=&categoryNo=33&viewDate=&isShowPopularPosts=true&from=search

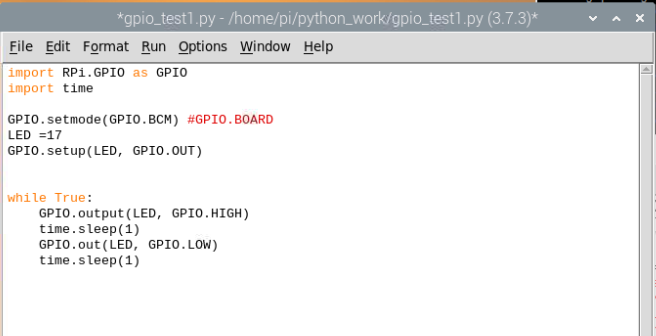

라즈베리파이에서 파이썬으로 LED 깜박이기 I

sudo apt-get install python-dev

sudo apt-get install python-rpi.gpio

1초마다 LED 깜빡거림

ctrl+c로 LED끄기

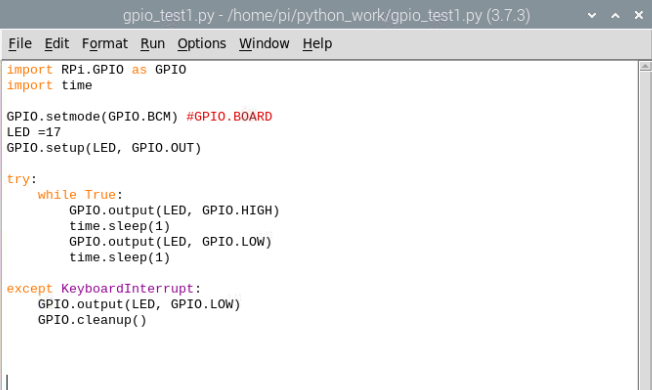

- Programming->Thonny Python IDE에서 실행한 코드

위의 코드와 동일 + LED 1개 추가됨

위의 코드와 동일

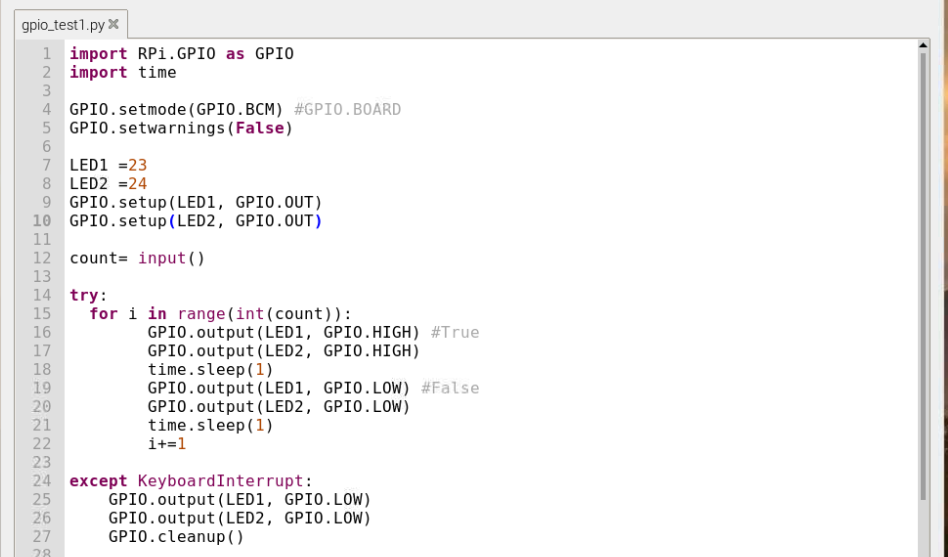

입력받은 수 만큼 LED 깜빡거리기

---

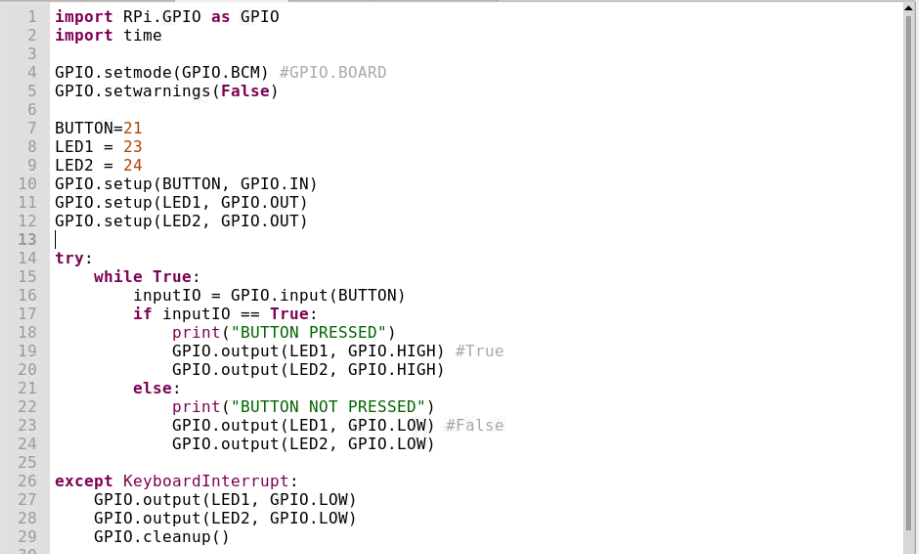

- 스위치 연결

알아야 할 개념 : 풀업저항, 풀다운저항

m.blog.naver.com/PostView.nhn?blogId=jwcreative&logNo=220718533427&proxyReferer=https:%2F%2Fwww.google.com%2F

플로팅 그리고 풀업저항, 풀다운저항

shek.tistory.com/47

풀업(Pull-Up) 저항과 풀다운(Pull-Down) 저항



---

-R,G,B 중에서 원하는 색상을 입력하였을 때 출력되도록 만들기

---

-모션감지 센서

- 사진에서 왼쪽이 센서의 민감도(Sensitivity)를 조절할 수 있는 ‘감도 조절부’이며, 시계방향으로 돌리면 민감도를 낮춰준다. 반대로 반시계 방향은 민감도를 올려준다.

- 오른쪽은 ‘신호 지속시간 조절부’ 이다. 시계방향은 지속시간을 길게, 반시계방향은 지속시간을 짧게 해준다.



m.blog.naver.com/PostView.nhn?blogId=icbanq&logNo=221639692484&proxyReferer=https:%2F%2Fwww.google.com%2F

반돌이's 라즈베리파이 - PIR 센서와 LED 를 연동하기!

---

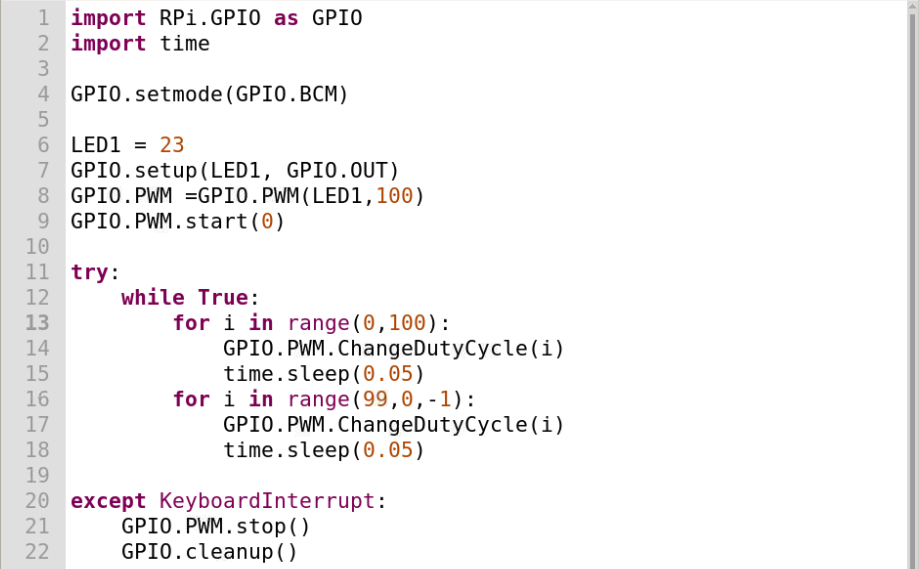

-PWM

펄스 주기에서 On 되어있는 비율을 duty라고 하며, duty 값이 낮을수록 출력 전압은 낮아진다.

import RPi.GPIO as GPIO
import time

GPIO.setmode(GPIO.BCM) #GPIO.BOARD

LED_R = 13
LED_G = 19
LED_B = 26

GPIO.setup(LED_R, GPIO.OUT)
GPIO.setup(LED_G, GPIO.OUT)
GPIO.setup(LED_B, GPIO.OUT)

RED= GPIO.PWM(LED_R,100)
GREEN= GPIO.PWM(LED_G,100)
BLUE= GPIO.PWM(LED_B,100)

RED.start(0)
GREEN.start(0)
BLUE.start(0)

color= input()

try:
    while True:
        if color == 'R':
          for i in range(0,100):
            RED.ChangeDutyCycle(i)
            time.sleep(0.05)
        elif color == 'G':
          for i in range(0,100):
            GREEN.ChangeDutyCycle(i)
            time.sleep(0.05)
        elif color == 'B':
          for i in range(0,100):
            BLUE.ChangeDutyCycle(i)
            time.sleep(0.05)
        elif color == 'RG' or 'GR':
          for i in range(0,100):
            RED.ChangeDutyCycle(i)
            GREEN.ChangeDutyCycle(i)
            time.sleep(0.05)
        elif color == 'RB' or 'BR':
          for i in range(0,100):
            RED.ChangeDutyCycle(i)
            BLUE.ChangeDutyCycle(i)
            time.sleep(0.05)
        elif color == 'GB' or 'BG':
          for i in range(0,100):
            GREEN.ChangeDutyCycle(i)
            BLUE.ChangeDutyCycle(i)
            time.sleep(0.05)
        elif color == 'RGB':
          for i in range(0,100):
            RED.ChangeDutyCycle(i)
            GREEN.ChangeDutyCycle(i)
            BLUE.ChangeDutyCycle(i)
            time.sleep(0.05)

except KeyboardInterrupt:
    GPIO.cleanup()
